АНКАТ-7670 — автоматический стационарный газоанализатор, предназначенный для измерения массовой концентрации меркаптанов (одоранта) в природном газе по ГОСТ 5542-87, выдачи сигнализации при снижении или превышении концентрации относительно установленных пороговых значений, обеспечения автоматического пересчета результатов измерений в массовую концентрацию серы меркаптановой.

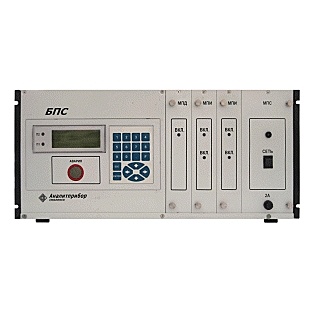

Область применения — газораспределительные станции с газопроводами высокого и среднего давления согласно СНиП 42-01-2002. Принцип действия — электрохимический. Способ забора пробы — принудительный (за счет избыточного давления в газопроводе). Режим работы — непрерывный. Режим измерения — циклический. Конструктивно прибор состоит из блока питания и сигнализации (БПС) и блока отбора пробы (БОП), соединяющихся между собой кабельными линиями.
Функциональные особенности
- измерение степени одоризации в реальном времени и выдачи информации оператору;
- возможность управления работой одоризационной установкой (коррекция подачи одоранта в зависимости от его фактического содержания);
- наличие 2-х порогов сигнализации (световая и звуковая);
- наличие «сухих» контактов реле по каждому из порогов;
- наличие сигнализации «ОТКАЗ» при неисправности составных частей газоанализатора или обрыве линии связи между БПС и БОП;
- наличие токового и цифрового выходного сигнала для передачи значений концентрации, служебных данных и управления режимами работы газоанализатора;
- наличие энергонезависимой памяти для хранения значений концентрации за последние 30 суток работы, даты и времени замера;
- межкалибровочный интервал — 6 месяцев.
