ЦСП-С/O-90 — цифровой скважинный прибор углеродно-кислородного каротажа, предназначенный для оперативной оценки нефтенасыщенности пластов и элементного состава горных пород путем многоканальной регистрации энергетических спектров неупругого рассеяния ГИНР и радиационного захвата ГИРЗ, а также дополнительно временного спектра интегрального потока индуцированного гамма-излучения в интервале времен между импульсами быстрых нейтронов.
Преимущества и особенности ЛПК-Ц
- одновременно-последовательная регистрация 3-х энергетических спектров по 512 уровням квантования сигналов по амплитуде и временного спектра суммарного гамма-излучения по 50 каналам;
- использование высокочастотного импульсного (10 кГц) излучателя быстрых нейтронов ИНГ-06 повышенной мощности (более 108 н/сек) и ресурсом работы более 200 часов;
- наличие пакетов технологических программ для управления процессом проведения измерений и прикладных программ для первичной обработки данных С/О каротажа.

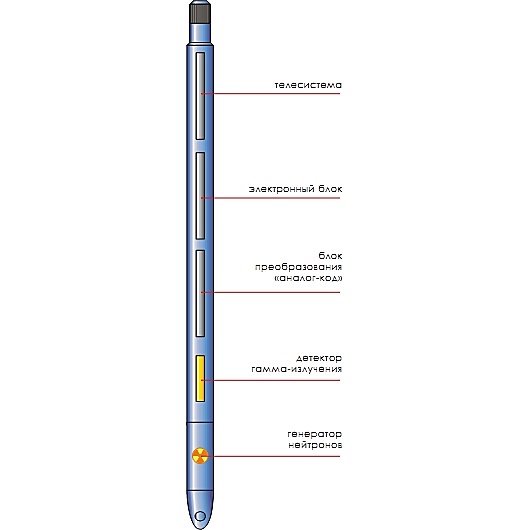

Скважинный прибор представляет собой модульную цилиндрическую конструкцию диаметром 90 мм (железный охранный кожух) или 100 мм (алюминиевый охранный кожух) с размещением в верхней части корпуса электронной схемы с блоком питания, в нижней - излучателя нейтронов типа ИНГ-06 и блока детектирования, состоящего из термостатированного монокристалла BGO размерами 50×100 и 50×150 мм с ФЭУ-184. Электронный модуль построен на микросхемах программируемой логики и микроконтроллеров, что позволяет гибко управлять параметрами работы прибора.
Скважинный прибор соединяется с бортовой системой посредством трехжильного кабеля. В зависимости от содержания команд прибор последовательно выполняет операции по настройке и тестированию режимов работы, регистрации или передаче данных о параметрах каналов и накопленной в интервалах квантования информации о пространственно-временных и энергетических распределениях ГИНР и ГИРЗ. Три энергетических спектра от сцинтилляционного детектора BGO содержат информацию о ГИНР в момент излучения быстрых нейтронов, фоновом излучении и гамма-излучении радиационного захвата во временном интервале 40-98 мксек. Временные спектры суммарного гамма-излучения регистрируются в течение 100 мксек между импульсами быстрых нейтронов с шириной окна 2 мксек.
Для сбора, управления и регистрации информационных потоков используется бортовой компьютер в комплекте с цифровым каротажным регистратором.
Программное обеспечение включает программы вывода данных на дисплей в форме 3-х энергетических и одного временного спектра, первичной обработки спектров в т.ч. энергетической привязки, учету фонового гамма-излучения, расчету аналитических параметров С/О, Са/Si и др., вывода на принтер диаграмм спектральных интенсивностей и спектральных отношений заданного масштаба по амплитуде и глубине скважины; сервисный пакет программ для выполнения различных функций по масштабированию, размещению диаграмм и их коррекции.
Области возможного применения ЦСП-С/O-90
Измерение пространственно-временных и энергетических распределений ГИНР и ГИРЗ создает принципиальные условия для расчета парциальных вкладов от ядер основных нефте–, водо- и породообразующих элементов (С, О, Н, Si, Ca, Fe, Cl и др.) и расчета различных отношений, связанных корреляционными зависимостями с фильтрационно-емкостными параметрами, литологическим составом пород и насыщающих их флюидов (нефть, вода).
Комплект поставки ЦСП-С/O-90
- скважинный прибор;
- технологическое и прикладное программное обеспечение.
