30лс41нж PN 1,6 Ду 100

ТУ 3741-003-43179794-2009
  • 30лс41нж PN 1,6 Ду 100

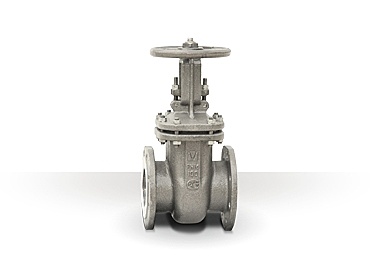

30лс41нж PN 1,6 Ду 100 — стальная литая клиновая задвижка, предназначенная для установки на трубопроводах в качестве запорного устройства. Рабочая среда — вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды. Присоединение к трубопроводу — фланцевое. Управление — ручное. Класс герметичности — «А» (по ГОСТ 9544-2005). Температура рабочей среды — от −60°С до +450°С (для жаростойкого исполнения от -40 до +550°С). Климатическое исполнение — ХЛ1. Срок службы — не менее 10 лет.

Материальное исполнение
  1. Корпус: 20ГЛ (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)
  2. Крышка: 20ГЛ (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)
  3. Клин (диски): 20ГЛ (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)
  4. Шпиндель: 20Х13 (для жаростойкого исполнения - 12Х18Н9Т)
  5. Гайка шпинделя: латунь ЛС59-1
  6. Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87, (для жаростойкого исполнения - 12Х18Н9Т)
  7. Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87 (для жаростойкого исполнения - сталь 45Х14Н14В2М)
  8. Болт откидной: сталь 40Х, (для жаростойкого исполнения - сталь 45Х14Н14В2М)
  9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  10. Набивка сальника: ТРГ, АГИ
  11. Маховик: 20ГЛ (для жаростойкого исполнения - сталь 25Л)
  12. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  13. Наплавка на клине: 13Х25Т, 10Х17Т
